Автомобильные электрические системы используют два отдельных компонента для безопасного управления питанием: защитное устройство и контроллер высокой нагрузки. Каждый раз, когда вы активируете мощную лебедку или включаете фары, вы зависите от этой скрытой инфраструктуры. Модернизация автомобильных аксессуаров или диагностика периодических сбоев электропитания требуют понимания того, как взаимодействуют эти компоненты. Неправильная диагностика простой потери мощности может стоить вам часов разочарования и ненужного труда.
В этом руководстве описаны эксплуатационные различия, диагностические схемы и принципы проектирования систем для оценки централизованного автомобильного блока предохранителей по сравнению с отдельными установками реле. Мы исследуем, как физические характеристики определяют функциональность. Вы также изучите профессиональные правила топологии проводки, призванные защитить ваш автомобиль от возгорания электропроводки. Независимо от того, управляете ли вы коммерческим автопарком или создаете внедорожные машины по индивидуальному заказу, освоение этих основополагающих принципов электротехники гарантирует долгосрочную надежность автомобиля.
Особые роли: Предохранители защищают проводку от тепловой перегрузки; реле управляют сильноточными нагрузками с помощью низковольтных сигналов.
Профили отказов: перегоревшие предохранители вызывают полный и немедленный выход из строя цепи; выход из строя реле обычно приводит к прерывистой работе или задержке включения.
Правила топологии: При проектировании профессиональных систем предохранитель необходимо устанавливать как можно ближе к источнику питания, строго перед реле.
Ценность интеграции: централизованный автомобильный блок предохранителей, объединяющий оба компонента, снижает сложность проводки, снижает риски возгорания при диагностике послепродажного обслуживания.
Неправильное понимание ролей компонентов приводит к неправильной проводке, повышенному риску возгорания и повреждению аксессуаров. Многие начинающие механики полагают, что можно заменить защитное устройство устройством управления. Это предположение часто приводит к расплавлению жгутов. Современные автомобили требуют точного электрического управления. Для безопасной работы каждого аксессуара требуется определенная сила тока. Мы должны четко разделить роли тепловых устройств безопасности и силовых переключателей для создания надежных цепей.
Предохранители действуют как жертвенное звено в любой электрической системе. Их основная функция — защита жгута проводов автомобиля, а не оконечного устройства. Многие ошибочно полагают, что предохранитель защищает лампочку или радио. На самом деле он защищает медный провод, по которому поступает питание на это устройство.
В них используется легкоплавкий элемент, заключенный в защитный корпус. При возникновении события перегрузки по току этот элемент физически разрывает цепь. Он полностью тает. Это действие мгновенно останавливает поток электричества. Он жертвует собой, чтобы ваш дорогой жгут проводов не перегрелся и не загорелся.
Реле действуют как электромагнитные переключатели. Вы также можете думать о них как об «усилителях мощности». Они позволяют переключателю с низкой силой тока в салоне активировать компонент с высокой силой тока в моторном отсеке. Вам больше не нужно прокладывать толстый, толстый провод через межсетевую перегородку автомобиля.
Вместо этого переключатель на приборной панели посылает на реле слабый сигнал. Затем реле замыкает прочный механический контакт. Таким образом, питание от аккумулятора подается прямо на аксессуар. Этот метод уменьшает падение напряжения на длинных участках проводов. Это также значительно снижает деградацию переключателей, сохраняя компоненты приборной панели прохладными и функциональными.
Стандартизированные форм-факторы и терминальная логика имеют решающее значение для масштабируемости и соответствия требованиям при сборке системы. Когда компонент выходит из строя в удаленном месте, стандартизация спасает ситуацию. Это позволяет легко менять детали. Вы можете быстро устранять неполадки в сложных системах, если каждый компонент следует универсальным правилам.

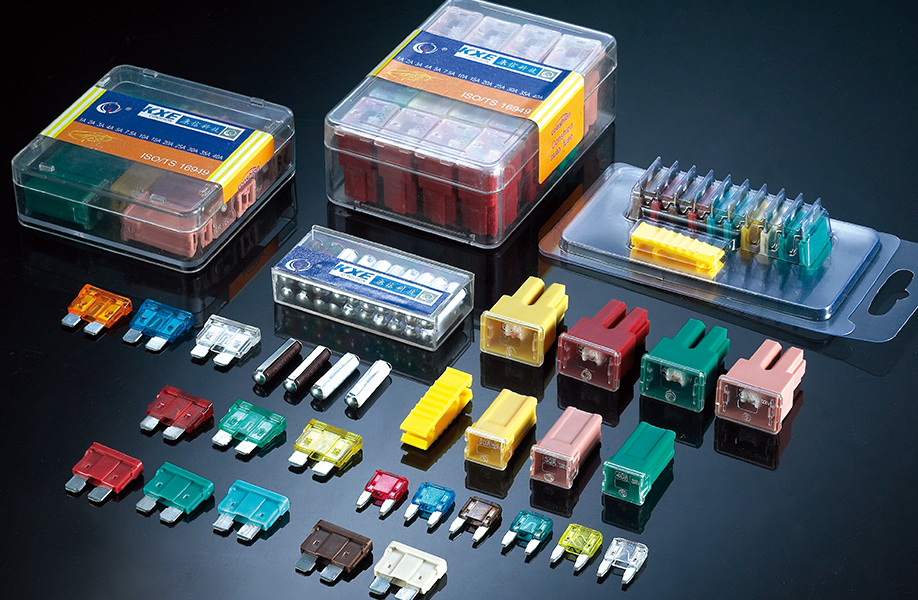

Предохранители – это простые устройства, предназначенные для быстрого визуального контроля. Обычно они имеют прозрачный или полупрозрачный корпус. Плавающие предохранители являются наиболее распространенным примером в современных автомобилях. Этот прозрачный пластик позволяет напрямую видеть внутреннюю металлическую нить.
Кроме того, они имеют цветовую маркировку исключительно в зависимости от номинальной силы тока. Предохранитель на 10 ампер обычно красного цвета. Предохранитель на 15 ампер универсально синего цвета. Эта цветовая система предотвращает случайное смещение во время ремонта. Вы всегда точно знаете, какую емкость держите в руке.
Реле выглядят совершенно по-другому. Они заключены в непрозрачные квадратные корпуса с 4–5 выступающими снизу металлическими штифтами. Вы не можете видеть внутренние механизмы. Профессиональные автомобильные реле соответствуют строгим стандартам DIN 72552. Эта система нумерации обеспечивает универсальную совместимость.
Контактный вывод терминала | DIN 72552 Функция | Стратегия подключения цепей |
|---|---|---|
Контакт 30 | Вход питания | Подключается напрямую к аккумулятору или основной шине питания. |
Контакты 85 и 86 | Схема управления | Подключается к массе катушки и триггерному переключателю. |
Контакт 87 | Выход питания (НЕТ) | Обычно открытый. Подает питание на устройство при активации. |
Контакт 87а | Выходная мощность (НЗ) | Нормально закрытый. Подает питание, когда устройство деактивировано. |
Общие варианты, оцениваемые для различных установок, включают SPST (однополюсный, одинарный). Мы используем их для простых переключателей, например включения противотуманных фар. Опытные строители также используют DPDT (двухполюсный двойной бросок). Мы полагаемся на варианты DPDT для сложных реверсов, таких как управление моторизованными стеклоподъемниками.
Более быстрое и точное устранение неисправностей сокращает трудозатраты и предотвращает ненужную замену компонентов. Механики дилерских центров взимают дополнительную плату за электрическую диагностику. Понимание профилей отказов напрямую снижает общую стоимость владения. Это позволяет точно определить неисправности.
Компонент | Первичный симптом | Метод тестирования | Механизм отказа |
|---|---|---|---|
Предохранитель | Полная потеря мощности | Визуальный осмотр/проверка целостности | Термическая перегрузка (расплавленная нить) |
Реле | Периодический сбой / Тусклый свет | Слушайте «щелчок» / тест обмена | Механический износ/Дуговая коррозия |
Признак: Полная внезапная потеря питания подсистемы. Компонент просто перестает работать вообще.
Проверка: выполните визуальный осмотр на предмет обрыва нити. Используйте цифровой мультиметр для проверки целостности верхних тестовых контактов.
Правило решения: вы должны заменить его на точно такой же номинальный ток. Повторяющийся перегорание предохранителя указывает на системное короткое замыкание. Вы должны найти оголенный провод, касающийся корпуса.
Признак: периодические неисправности или слабая работа компонентов. Вы можете столкнуться с затемнением света. Вы можете заметить отсутствие слышимого щелчка при нажатии переключателя активации.
Проверка. Выполните тестирование замены с известным рабочим устройством точно такой же спецификации. Внимательно прислушайтесь к звуку срабатывания при подаче триггера.
Правило решения: Реле со временем подвергаются механическому износу и образованию дуги в контактах. Их нельзя «сбросить», как бытовой автоматический выключатель. Вы должны заменить их, когда внутренние контакты подвергаются коррозии и выходят из строя.
OEM-производители и производители высококачественных запчастей не разбрасывают эти компоненты по всему автомобилю в случайном порядке. Они объединяют их. Централизация распределения электроэнергии является отличительной чертой профессиональной электротехники. Это упрощает всю архитектуру автомобиля.
Есть три основные причины, по которым современные системные интеграторы выбирают унифицированные хабы.
Изоляция опасностей: сосредоточение компонентов в герметичном защищенном от атмосферных воздействий концентраторе защищает чувствительную электронику. Он защищает медные клеммы от сильного нагрева моторного отсека, брызг влаги и абразивного мусора. Это предотвращает преждевременную коррозию.
Эффективность проводки: комбинированный блок значительно сокращает длину проводов большого сечения. Он сводит к минимуму опасные падения напряжения на устройствах с высоким энергопотреблением, таких как потолочные фонари или бортовые воздушные компрессоры. Более короткие участки означают более холодные и безопасные провода.
Масштабируемость: унифицированный блок автомобильных предохранителей позволяет менеджерам автопарков и строителям внедорожников легко добавлять новые цепи. Вам больше не придется беспорядочно подключаться к заводской проводке. Вы просто подключаете новое реле и предохранитель в пустой стандартный разъем.
Неправильная последовательность электрических компонентов является основной причиной возгорания автомобилей на вторичном рынке. Когда энтузиасты подключают новые аксессуары, они часто угадывают порядок их размещения. Догадки в высокоамперных системах приводят к катастрофическим результатам. Строгая иерархия управляет электрическим потоком.
Предохранитель всегда должен устанавливаться строго перед реле. Передовые инженерные практики требуют размещения основного предохранителя на расстоянии не более 12 дюймов от клеммы аккумулятора или основной шины питания. Это гарантирует, что максимально длинный участок провода останется защищенным.
Мы должны изучить, что происходит во время катастрофического сбоя. Если произойдет короткое замыкание — когда провод под напряжением касается металлического каркаса автомобиля — через цепь мгновенно пройдет мощный всплеск тока.
Если вы поместите автомобильное реле первым в последовательности, возникающий всплеск тока может образовать дугу на внутреннем переключателе. Эта плазменная дуга генерирует огромное тепло. Он навсегда сваривает контакты реле вместе. Это сохраняет цепь полностью «живой», несмотря на ваши попытки выключить ее. В конечном итоге это приводит к полному расплавлению проволоки.
Установка предохранителя в первую очередь решает эту физическую проблему. Мощный ток немедленно попадает на предохранительный элемент. Он полностью и безопасно отключает электропитание. Эта строгая топология защищает как нисходящий медный провод, так и сам дорогостоящий релейный блок. Это гарантирует безопасный режим отказа.
Понимание автомобильной электрозащиты требует оценки взаимодополняющей роли отдельных компонентов. Предохранители действуют как жесткие привратники. Они строго контролируют ограничения тепловой безопасности и защищают основной жгут проводов. Реле действуют как интеллектуальные директора. Они диктуют логику переключения и эффективно справляются с управлением большими нагрузками. Смешение этих ролей ставит под угрозу безопасность транспортного средства.
Следующие шаги для обновления системы:
При модернизации электросистем автомобиля отдавайте предпочтение качественному, защищенному от атмосферных воздействий централизованному блоку питания.
Убедитесь, что выбранный вами концентратор легко вмещает стандартизированные реле DIN 72552.
Убедитесь, что он поддерживает обычные ножевые предохранители, чтобы обеспечить немедленную замену.
Следуйте строгим правилам топологии проводки, чтобы обеспечить долговременную надежность и соответствие требованиям.
О: Нет. Реле не являются защитными устройствами и не срабатывают. Если цепь перегружается, скрытый предохранитель перегорает или внутренние контакты реле получают необратимое термическое повреждение. Вы не можете их сбросить; в случае повреждения они требуют полной замены.
Ответ: Прокладка толстого, сильноамперного провода в салоне автомобиля увеличивает риск возгорания, увеличивает стоимость меди и приводит к сильному нагреву физического переключателя, что приводит к быстрому выходу из строя компонентов. Реле изолируют эту опасность в моторном отсеке.
О: Никогда. Размер предохранителя специально рассчитан на тепловую емкость провода, который он защищает. Увеличение номинала предохранителя снимает защиту, позволяя проводу расплавиться и потенциально воспламениться до того, как цепь окончательно разорвется.
