Установка системы центрального замка на вторичном рынке требует тщательного планирования. Возможно, вы модернизируете классический автомобиль. Возможно, вам нужна точная замена OEM. В любом случае, определение правильных частей имеет решающее значение. Вы должны выбрать правильную архитектуру привода, соответствующую вашей электрической системе. Выбор неправильного привода вызывает сильные головные боли. Вы можете столкнуться с несовместимыми жгутами проводов. Вы можете перегореть предохранители критически важной системы. Или, что еще хуже, ваша новая установка не может активировать центральный замок с двери водителя.
Мы разработали это руководство для решения этих распространенных проблем проектирования электрооборудования. Мы разберем отдельные электрические схемы внутри 2-проводных и 5-проводных приводов. Вы увидите, как эти компоненты ведут себя в реальном мире. Мы сравниваем реалии их реализации на различных конфигурациях транспортных средств. Наконец, мы обеспечиваем четкую структуру. Вы будете точно знать, как выбрать правильный компонент для вашего конкретного проекта дверного замка.
2-проводные приводы действуют исключительно как «ведомые» двигатели, полагаясь на внешние модули или переключатели, меняющие полярность и физически перемещающие механизм замка.
5-проводные исполнительные механизмы действуют как «главные» устройства, сочетая в себе стандартный 2-проводной двигатель с внутренним 3-проводным микропереключателем, который посылает сигналы блокировки/разблокировки на остальную часть автомобиля.
Архитектура системы диктует выбор: для модернизации, требующей ручного управления дверью водителя, требуется 5-проводной блок, тогда как для пассажирских дверей или систем, полностью управляемых модулем бесключевого доступа, требуются только 2-проводные блоки.
Вы можете безопасно использовать 5-проводной привод в качестве замены 2-проводного, заглушив три сигнальных провода, но вы не можете использовать 2-проводной для замены 5-проводного без потери функциональности центрального управления.
Понимание систем приводов начинается с разделения компонентов на роли управления и исполнения. Транспортные средства используют отдельные электрические сигналы для управления событиями блокировки. Исполнительные механизмы обрабатывают эти сигналы по-разному в зависимости от их внутренней проводки.

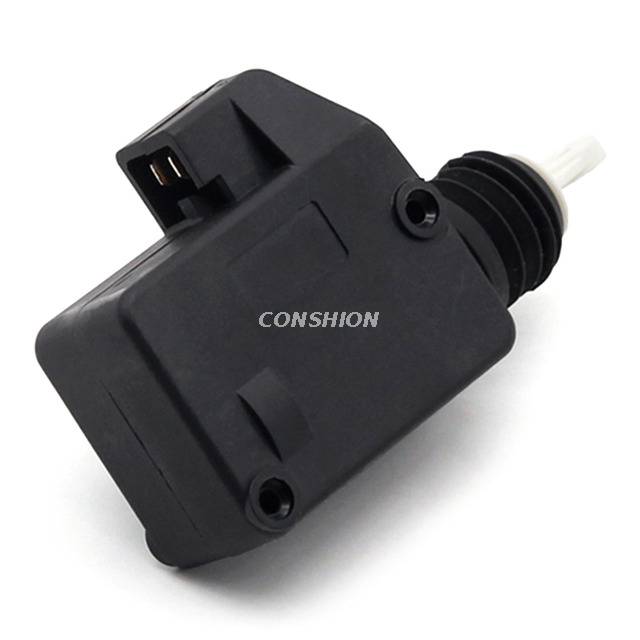

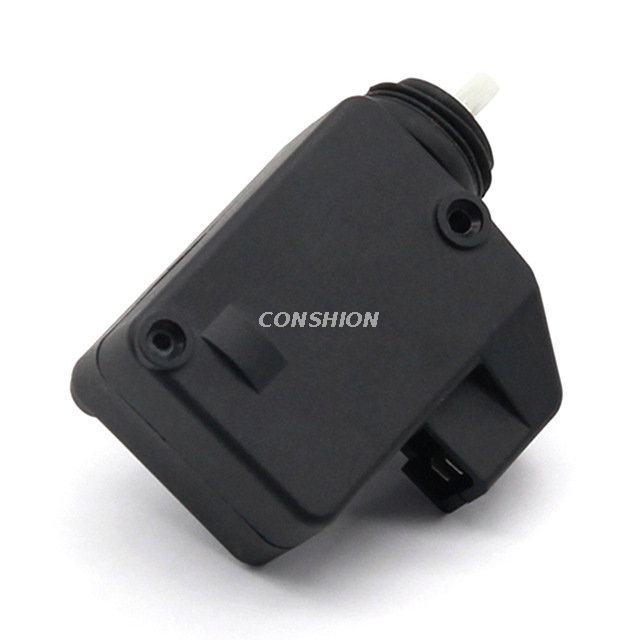

Здесь мы устанавливаем базовую функциональность. 2-проводной привод дверного замка содержит только базовый двигатель постоянного тока. Он работает строго как ведомое устройство. В нем нет независимой логики. Внутренний механизм толкает или тянет полностью за счет внешнего напряжения. Он зависит от полярности напряжения, подаваемого на два его контакта. Двигатель приводит в движение реечный механизм. Эта шестерня физически выдвигает или втягивает шатун.
Мы повышаем сложность при обсуждении 5-проводных систем. 5-проводной блок работает как главный контроллер. Это просто стандартный 2-проводной двигатель в сочетании с внутренним датчиком. Этот внутренний датчик представляет собой однополюсный двухпозиционный микропереключатель (SPDT). Переключатель физически связан со скользящим рычагом привода. Перемещение руки приводит в действие переключатель. Это позволяет механическому движению одной двери генерировать электрические сигналы.
Этот внутренний переключатель SPDT существенно меняет архитектуру системы. Он заменяет или дополняет автономный переключатель физического замка двери на дверной панели. Вы можете повернуть физический ключ в цилиндре внешней двери. Вы можете потянуть ручку внутреннего замка. Любое действие механически перемещает главный рычаг привода. Внутренний микропереключатель немедленно обнаруживает это движение. Затем он электронным способом приводит в действие остальные двери.
Двухпроводные системы представляют собой простейшую форму электрического запирания дверей. Они выполняют механическую работу, не обеспечивая обратную связь с центральным компьютером автомобиля.
Двухпроводные системы используют состояние покоя. Оба провода привода остаются заземленными в неактивном состоянии. Это предотвращает случайное срабатывание. Он также защищает от короткого замыкания. Для запуска двигателя необходимо изменить полярность. Реле управления временно отключает одно заземление. Затем он посылает положительный импульс 12 В по этому конкретному проводу.
Последовательность блокировки: на провод А подается положительное напряжение 12 В. Провод B остается заземленным. Двигатель вращается по часовой стрелке.
Последовательность разблокировки: на провод B подается положительное напряжение 12 В. Провод А остается заземленным. Двигатель вращается против часовой стрелки.
Состояние покоя: оба провода A и B замыкаются на землю.
2-проводное устройство не имеет внутреннего мозга. Оно не может принимать решения. Для этого требуется внешний источник команд. Вам необходимо использовать внешний релейный блок или специальную систему бесключевого доступа. Современные автомобили управляют этим через центральный модуль управления кузовом (BCM). BCM осуществляет переключение полярности. Это также определяет точное время электрического импульса. Слишком длительный импульс сгорит крошечный двигатель постоянного тока.
Эти блоки доминируют в пассажирских и задних дверях. Универсальные комплекты послепродажного обслуживания в значительной степени зависят от них. Пассажирским дверям нужно только получать команды. Им редко приходится отправлять команды обратно в систему. Вы экономите место и упрощаете проводку, используя 2-проводное ведомое устройство. Установщики прокладывают два провода относительно толстого сечения в дверную коробку. По этим проводам проходит большой ток, необходимый для управления физическим двигателем.
Пятипроводные системы обеспечивают интеллектуальную связь в дверном пространстве. Они обеспечивают механическую тягу и одновременно сообщают о физическом состоянии.
Понимание этого компонента требует определения его конкретной схемы проводки. Стандартные комплекты послепродажного обслуживания имеют жесткую систему цветового кодирования. Мы разбиваем пять проводов на две отдельные функциональные группы.
Зеленый провод (двигатель): получает питание или заземление для управления двигателем.
Синий провод (двигатель): соединен с зеленым для изменения полярности (идентично 2-проводной схеме).
Черный провод (переключающий): служит общей массой для внутреннего микропереключателя.
Коричневый провод (переключение): передает сигнал «Блокировка» на внешнее реле.
Белый провод (переключающий): передает сигнал «Разблокировка» на внешнее реле.
Поток сигналов начинается с механического входа. Водитель открывает дверь физическим ключом. Это ручное действие физически толкает шток привода вверх. Внутренний скользящий механизм перемещает микропереключатель SPDT. Переключатель соединяет черный провод (общее заземление) с белым проводом. Белый провод мгновенно передает отрицательный сигнал заземления от привода. Сам двигатель остается обесточенным во время этого ручного механического события.
Этот исходящий сигнал заземления проходит по проводке. В конечном итоге он доходит до реле центрального замка. В заводских настройках он достигает компьютерного модуля автомобиля. Модуль получает этот запрос на разблокировку вручную. Затем модуль обрабатывает команду. Он запускает свои внутренние реле. Эти реле посылают импульсы обратной полярности на зеленый и синий провода всех остальных дверей. Подчиненные исполнительные механизмы срабатывают одновременно. Весь автомобиль разблокируется синхронно.
Выбор правильного компонента полностью зависит от целей вашей системы. Электрические схемы сильно различаются между винтажной реставрацией и современной интеграцией.
Матрица выбора привода
Системные требования | Требуемый тип привода | Основная функция |
|---|---|---|
Поворот ключа управляет всеми дверями | 5-проводной (главный) | Отправляет сигнал на BCM/реле |
Только брелок (ключ не используется) | 2-проводной (ведомый) | Выполняет только команды |
Пассажирские/Задние двери | 2-проводной (ведомый) | Выполняет только команды |
Отмена системы сигнализации | 5-проводной (главный) | Запускает изменение состояния тревоги |
Требование: вы хотите установить центральный замок там, где его раньше не было. Вы по-прежнему хотите использовать оригинальные дверные ключи. Вы хотите, чтобы пассажирские двери блокировались, когда вы нажимаете внутреннюю ручку водителя.
Решение: необходимо использовать один 5-проводной актуатор в двери водителя. Он будет действовать как главный блок управления. Вы устанавливаете 2-проводные актуаторы на все оставшиеся пассажирские и задние двери. Главный блок распознает ваши действия вручную. Он запускает блок реле послепродажного обслуживания. Релейный блок управляет ведомыми дверями. Некоторые установщики также размещают главный блок в двери переднего пассажира. Это обеспечивает возможность двустороннего управления.
Требование: Вы планируете активировать двери строго с брелока. Вы можете использовать приложение для смартфона. Вас не волнует, приведет ли поворот физического ключа к открытию других дверей.
Решение: Двухпроводных приводов вполне достаточно для всех дверей. Центральный модуль приемника диктует всю логику. Когда вы нажимаете на пульте дистанционного управления, модуль напрямую срабатывает реле. Для запуска команд вам не нужны физические дверные переключатели. Вы экономите деньги и время на подключение, отказавшись от 5-проводного ведущего устройства.
Требование: Вы заменяете вышедший из строя заводской механизм внутри современного автомобиля.
Решение: вы должны идеально соответствовать спецификации OEM. Был ли в оригинальной двери цилиндр с ключом, который контролировал все двери? Если да, то требуется замена 5-проводного провода. Во многих современных OEM-устройствах используются еще более сложные многоконтактные разъемы. Они могут включать в себя датчики приоткрытой двери или двигатели двойной блокировки. Всегда проверяйте количество контактов на оригинальном заводском жгуте проводов.
Неправильное подключение этих систем гарантирует сбой. Вы должны понимать электрические ограничения внутренних компонентов. Прежде чем подавать питание, вы должны составить схему своих цепей.
Распространенная ошибка: установщики часто путают провода двигателя с проводами переключателя на 5-проводном устройстве. Вы должны относиться к ним как к двум отдельным системам. Подача прямого напряжения 12 В на коричневый или белый сигнальный провод приводит к немедленному повреждению. Это мгновенно разрушит внутренний микропереключатель. Потенциально это может привести к сгоранию чувствительных логических схем внутри вашего модуля управления. Сигнальные провода предназначены исключительно для слаботочных заземляющих триггеров. Дважды проверьте цвета проводов, прежде чем подключать аккумулятор.
Внутренний переключатель внутри 5-проводного устройства рассчитан на очень низкую силу тока. Обычно он выдерживает ток менее 500 миллиампер. Вы не можете подключить коричневый и белый провода переключателя непосредственно к зеленому и синему проводам двигателя другой двери. Переключатель не может выдерживать высокую силу тока, необходимую для привода двигателей. Они должны быть подключены непосредственно к реле. Лучше всего работают стандартные 5-контактные автомобильные реле SPDT, настроенные на изменение полярности. Микровыключатель запускает катушку реле. Контакты реле выдерживают сильный ток двигателя.
Рекомендация: иногда у вас есть только 5-проводные устройства. Вы можете безопасно использовать главное устройство в качестве подчиненного. Это представляет собой стандартную отраслевую практику. В магазинах имеются 5-проводные блоки в качестве универсальной замены. Вы просто изолируете три сигнальных провода. Вы заклеиваете черный, коричневый и белый провода отдельно. Вы оставляете их отключенными. Вы подключаете только зеленый и синий провода двигателя. Привод будет отлично работать как базовый 2-проводной ведомый блок. Однако вы никогда не сможете модернизировать 2-проводную схему до 5-проводной. У ведомого устройства полностью отсутствует физический внутренний переключатель.
Освоение автомобильных замковых систем требует понимания ролей компонентов. Выбор между 2-проводным и 5-проводным блоком редко зависит от качества двигателя. Он полностью сосредоточен на архитектуре системы. Вы должны определить, должна ли дверь управлять системой или просто выполнять команды.
Двухпроводные агрегаты представляют собой простые ведомые двигатели, требующие внешнего релейного управления.
Пятипроводные устройства сочетают в себе ведомый двигатель и главный переключатель управления.
Модернизация классических автомобилей обычно требует как минимум одного 5-проводного устройства для интеграции физического ключа.
Всегда проверяйте полярность триггера и конфигурацию реле перед прокладкой проводов.
Мы советуем всем установщикам сначала наметить конфигурацию реле. Проверьте требования к спусковому крючку центрального замка вашего автомобиля. Определите, ожидает ли ваш модуль положительного или отрицательного триггера. Прежде чем приступить к реализации проекта, внимательно ознакомьтесь со спецификациями привода. Закажите полный комплект главного и подчиненного центрального замка, чтобы обеспечить совместимость компонентов.
О: Нет. Вы потеряете возможность запирать или отпирать все остальные двери с помощью ключа или ручной ручки конкретной двери. Система потеряет датчик команд.
А: Да. Вы можете спокойно игнорировать и изолировать три сигнальных провода. Подключите только два провода двигателя. Он будет прекрасно работать в качестве ведомого устройства.
О: Некоторые конструкции OEM-схем немного отличаются. Внутренний переключатель может иметь общее заземление корпуса непосредственно через металлический корпус двигателя. Это устраняет необходимость в специальном внешнем заземляющем проводе.
А: Да. Для них требуются стандартные 5-контактные автомобильные реле SPDT. Вы должны настроить эти реле на изменение полярности. Слаботочный переключатель запускает реле для обработки высокого тока двигателя.
