Нерегулируемые зеркала с электроприводом создают непосредственную угрозу безопасности. Вы теряете важную обзорность сзади при движении в плотном потоке машин или на тесных парковках. Это также вызывает неприятный цикл диагностики для многих владельцев транспортных средств. Слепая замена всего зеркала в сборе приводит к потере драгоценного времени и денег, когда реальная проблема находится дальше в электрической цепи. Зачем бросать детали на решение проблемы, если простой тест дает правильный ответ?
Наша цель здесь проста. Мы хотим предоставить вам проверяемую диагностическую основу. Вы узнаете, как точно определить неисправности электрооборудования в дверях вашего автомобиля. Мы покажем вам, как отличить неисправный интерфейс управления, неисправный внутренний двигатель и основные проблемы с проводкой. К концу этого руководства вы узнаете, как принимать уверенные и точные решения по ремонту, не сомневаясь в своей автомобильной электрической системе.

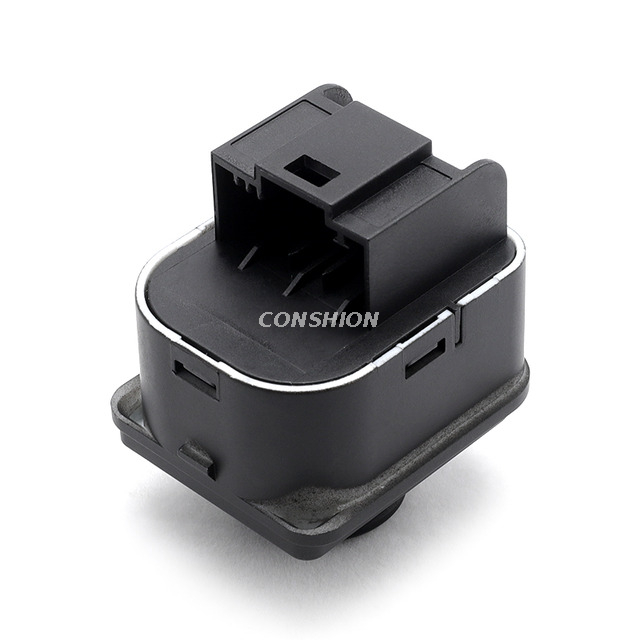

Если ни зеркало со стороны водителя, ни зеркало со стороны пассажира не двигаются, неисправность обычно связана с переключателем зеркала , предохранителем или жгутом проводов, а не с двигателями.
Функциональный переключатель, издающий щелкающий или гудящий звук на зеркале, указывает на неисправный или неисправный электродвигатель зеркала..
Общие электрические заземления означают, что неисправный переключатель стеклоподъемника или жгут проводов двери иногда могут имитировать неисправность переключателя зеркала.
Современные зеркала с памятью сидений полагаются на модуль управления кузовом ; системные электрические сбои требуют диагностики OBD2 перед заменой деталей.
Установление функциональных различий между локализованным механическим отказом и отказом вышестоящего блока управления экономит часы поиска и устранения неисправностей. Любой диагностический процесс начинается с точной интерпретации симптомов. Прежде чем снимать дверные панели, необходимо наблюдать за поведением системы. Мы можем разделить эти неисправности на две отдельные категории: проблемы с переключателями и проблемы с двигателем.
Интерфейс управления испытывает постоянное физическое взаимодействие. Водители нажимают эти кнопки ежедневно. Со временем влага, грязь и неуклюжие руки разрушают внутренние контакты. Накопление углерода создает чрезмерное электрическое сопротивление. В этом случае напряжение никогда не достигает дверного жгута. Вы должны заподозрить переключатель в следующих конкретных условиях:
Симметричная неисправность: зеркала водителя и пассажира совершенно не реагируют. Статистически крайне маловероятно, чтобы левый и правый двигатели вышли из строя в один и тот же момент. Если ни одна из сторон не отвечает, скорее всего, интерфейс не работает.
Направленные мертвые зоны: зеркало движется вверх и вниз, но не влево или вправо. Такое поведение явно указывает на неисправность внутренних контактов переключателя. Медные контактные площадки изнашиваются неравномерно в зависимости от наиболее частых направлений регулировки.
Физическая деградация: переключатель кажется физически свободным или липким. Он не может окончательно щелкнуть в левом или правом положении. Пролитые напитки часто вызывают заедание и повреждение внутренней платы.
Приводы внутри корпуса работают в суровых условиях окружающей среды. Они переносят ледяной дождь, сильную летнюю жару и автоматические мойки автомобилей. Крошечные пластиковые шестеренки внутри этих корпусов со временем становятся хрупкими. Если вы подозреваете механическую неисправность самого корпуса, обратите внимание на следующие признаки:
Асимметричный сбой: только одно зеркало не двигается, а другое работает совершенно нормально. Это изолирует проблему от основного источника питания.
Звуковые сигналы: нажатие на элементы управления приводит к жужжанию, скрежетанию или щелчкам внутри корпуса. Однако вы не видите никакого физического движения. Это доказывает, что мощность достигает места назначения, но внутренние пластиковые шестерни сняты.
Прерывистое залипание: стекло движется медленно или для завершения дуги требуется физическая помощь вашей руки. Слабые или умирающие магнитные катушки внутри привода вызывают такое вялое поведение.
Рекомендация: Всегда проверяйте зеркала при работающем двигателе автомобиля. Слабый автомобильный аккумулятор иногда может стать причиной медленной работы двигателя. Тестирование с работающим генератором переменного тока обеспечивает подачу полного напряжения в цепь.
Гадание приводит к ненужным тратам. Нам нужно объективно доказать, какой компонент вышел из строя. Вы можете сделать это, используя стандартное тестирование мультиметром. Эта диагностическая система шаг за шагом проведет вас через всю электрическую цепь. Возьмите цифровой мультиметр и настройте его на измерение напряжения постоянного тока (DC).
Во-первых, мы должны убедиться, что мощность действительно достигает обшивки двери. Осторожно поднимите пластиковую рамку вокруг элементов управления. Отсоедините разъем основного жгута проводов.
Включите зажигание вашего автомобиля в положение «ON» (двигатель выключен).
Установите мультиметр на напряжение постоянного тока.
Подсоедините черный щуп к чистому неокрашенному металлическому заземлению корпуса.
Проверьте главный провод питания в разъеме жгута с помощью красного провода. Вы должны увидеть примерно 12 Вольт.
Далее переключите мультиметр на измерение сопротивления (Ом). Проверьте клемму провода заземления. Он должен показывать сопротивление корпуса, близкое к нулю.
Остерегайтесь общих замыканий на землю. Эти цепи часто имеют общие точки заземления с соседней панелью переключателей электрического стеклоподъемника . Если у вас одновременно выходят из строя окна и зеркала, скорее всего, у вас оборван заземляющий провод в багажнике дверного косяка. Постоянное открытие и закрытие двери в конечном итоге приводит к поломке старой медной проводки.
Если у вас есть надежное питание и заземление на проводе, следующим шагом будет изолирование элементов управления. Полностью отсоедините узел от автомобиля. Переместите его на чистый верстак.
Установите мультиметр на настройку непрерывности (тот, который подает звуковой сигнал).
Обратитесь к электрической схеме вашего автомобиля, чтобы определить конкретные входные и выходные контакты.
Поместите щупы на контакты, соответствующие команде «Вверх».
Физически нажмите навигационную панель вверх.
Прислушайтесь к звуковому сигналу. Прибор должен издать звуковой сигнал или показать сопротивление, близкое к нулю.
Отсутствие непрерывности подтверждает неисправность электроблока. Внутренние медные контакты прожарены или сильно окислены. В этом случае замена элементов управления сразу решит вашу проблему.
Если элементы управления проходят проверку на целостность, мы должны оценить сам привод. Этот шаг обходит всю проводку автомобиля.
Снимите внутреннюю дверную карту, чтобы получить доступ к разъему жгута привода.
Определите два основных провода, управляющих вертикальной или горизонтальной осью.
Подайте прямое питание 12 В и заземлите плавкую перемычку, подключенную к аккумулятору 12 В.
Наблюдайте за стеклом. Он должен быстро двигаться в одном направлении.
Поменяйте полярность перемычек. Стекло должно двигаться в противоположном направлении.
Если стекло движется безупречно при прямом питании от перемычки, но не работает при использовании дверной панели, ваша проблема заключается в жгуте проводов, соединяющем дверь с шасси. Если он стонет, щелкает или игнорирует прямую мощность, привод официально неисправен.
В старых автомобилях используются простые схемы с прямым проводом. Мощность поступает от аккумулятора через переключатель непосредственно к приводу. Современные автомобили намного сложнее. Они используют сетевые модули для управления внутренними функциями. Выбор способа диагностики определяет различие между системами с прямым проводным подключением и системами с модульным управлением.
Если в вашем автомобиле есть память сидений, функции обратного наклона или профили, связанные с брелоком, ваши зеркала работают по сети. Современные автомобили направляют управляющие сигналы непосредственно через модуль управления кузовом . Органы управления не подают сильный ток непосредственно на двери. Вместо этого они отправляют модулю запрос данных низкого напряжения. Затем модуль обрабатывает этот запрос и дает команду приводам двигаться.
Когда центральный компьютер выходит из строя, симптомы редко остаются изолированными от одного компонента. Вы должны искать более широкие системные электрические сбои. Обратите внимание на эти предупреждающие знаки:
Выход из строя зеркала совпадает с неустойчивым поведением кабины.
Внутренние плафоны мигают или горят постоянно.
Дверные замки с электроприводом срабатывают случайным образом или игнорируют команды дистанционного брелока.
Дисплей радиоприемника сбрасывает или разряжает батарею за ночь.
Предварительные настройки сидений с памятью забывают сохраненные положения.
Вы можете оказаться в неприятной ситуации. Вы проводите тесты мультиметром. Кнопки демонстрируют идеальную непрерывность. Приводы прекрасно прыгают при прямом питании 12 В. Однако в полностью собранном виде ничего не работает. В этой ситуации команды игнорируются сетью. Профессиональный сканер становится обязательным. Вам понадобится двунаправленный сканер для считывания определенных B-кодов (кодов тела) из сети. Никогда не заменяйте компьютерный модуль вслепую, не прочитав предварительно коммуникационные коды.
Как только вы определите неисправный компонент, вы столкнетесь с новым набором проблем. Оценка финансовых и трудовых последствий замены каждой детали поможет вам спланировать ремонт на выходные. Для некоторых задач требуется только плоская отвертка. Другие требуют специальных инструментов для снятия обшивки и огромного терпения.
Распространенная ошибка: никогда не отрывайте внутренние пластиковые панели в морозную погоду. Низкие температуры делают пластиковые фиксаторы невероятно хрупкими. Они мгновенно разобьются. Работы по внутренней отделке всегда выполняйте в отапливаемом гараже или в теплые летние дни.
Ожидаемые затраты здесь остаются в целом от низких до умеренных. Производители автомобилей производят эти компоненты в огромных количествах. Поиск сменного переключателя зеркала обычно происходит быстро и безболезненно.
Трудовая реальность варьируется в зависимости от производителя. На многих автомобилях достаточно приподнять небольшую декоративную накладку на подлокотнике двери. Вы отсоединяете жгут проводов, вытаскиваете старый блок и вставляете новый на место. Вся работа занимает не более десяти минут. Однако на некоторых европейских моделях производители закрепляют безель снизу. Для этого необходимо снять всю внутреннюю дверную панель только для того, чтобы получить доступ к двум скрытым винтам.
Ожидаемые затраты здесь смещаются в сторону умеренных или высоких. Дилерские центры редко продают внутренний электродвигатель привода отдельно. Обычно они требуют покупки всей внешней сборки корпуса. Если ваш автомобиль оснащен подогревом стекла, встроенными указателями поворота или датчиками контроля слепых зон, стоимость замены значительно возрастает.
Реальность труда также гораздо более интенсивна. Необходимо полностью снять внутреннюю дверную карту. Вы снимите пароизоляцию и отвинтите три основные стопорные гайки, крепящие тяжелый внешний корпус к дверной коробке. Иногда вам придется осторожно снять хрупкие стеклянные панели, чтобы получить доступ к скрытым внутренним винтам Torx. Для начинающих домашних мастеров высок риск сопутствующего ущерба. Уронить стекло – значит купить еще одну дорогую деталь.
Сравнение сложности ремонта и рисков
Компонент | Среднее время сборки | Требование к инструменту | Уровень залогового риска |
|---|---|---|---|
Интерфейс управления | 10–30 минут | Инструменты для снятия пластиковой обшивки, обычная отвертка | Низкая (небольшая поломка пластикового зажима) |
Внутренний привод | 1–2 часа | Набор торцевых головок, биты torx, малярный скотч. | Высокий (Разбивающееся зеркальное стекло) |
Полное жилье | 1–1,5 часа | Набор глубоких головок, инструменты для обрезки | Умеренная (царапает краску на внешней двери) |
Сетевой модуль | Зависит от местоположения | Двунаправленный сканер OBD2 | Высокий (требуется программирование дилерского программного обеспечения) |
Нам нужна действенная основа для принятия окончательного решения о покупке. Вы провели тесты, оценили риски и поняли задействованные системы. Следуйте этой логике составления списка, чтобы завершить свою стратегию ремонта.
Вам следует немедленно заказать замену интерфейса, если обе внешние стороны полностью вышли из строя. Вам также следует продолжить, если ваши тесты на целостность мультиметра на рабочем месте терпят неудачу. Более того, если направляющие контакты явно изношены, ослаблены или липкие на ощупь, вы нашли виновника. Всегда ищите замену OEM-спецификациям. Более дешевые варианты вторичного рынка часто страдают от плохого соответствия светодиодной подсветки и неряшливой тактильной обратной связи. OEM-компоненты обеспечивают точную установку по принципу «подключи и работай».
Вам следует приобрести новый внешний привод или корпус в сборе, если повреждена только одна сторона. Если вы слышите стон привода под нагрузкой при нажатии кнопок, внутренние шестерни разобраны. Самое главное: если вы выполнили прямой тест скачком напряжения 12 В и не обнаружили абсолютно никакого движения, привод будет заблокирован навсегда. Прежде чем откручивать корпус, заклейте дверную коробку лентой, чтобы защитить краску.
Прекратите покупать запчасти, если в вашем автомобиле есть зеркала с памятью и тесты мультиметра прошли идеально. Если кнопки имеют целостность, а исполнительные механизмы переключаются на прямую мощность, вы сталкиваетесь с ошибкой связи в сети. Проконсультируйтесь с автомехаником, имеющим подходящее диагностическое программное обеспечение. Они прочитают поток данных и определят, требует ли модуль управления перепрошивки программного обеспечения или полной физической замены.
Успешная диагностика проблем с автомобильной электропроводкой требует терпения и логического рабочего процесса. Вы должны избегать искушения гадать, основываясь только на визуальных симптомах. Всегда следуйте основной диагностической цепочке: сначала проверьте предохранитель, проверьте элементы управления, проверьте жгут проводов и, наконец, проверьте исполнительный механизм назначения. Такой методический подход гарантирует точные результаты.
Мы рекомендуем вам приобрести надежный цифровой мультиметр, прежде чем приступать к ремонту. Подтвердите свои симптомы объективно. Проверьте цепи питания и заземления. Проверьте целостность контактов интерфейса. Проверяя каждое звено в цепочке, вы исключаете напрасные расходы на ненужные детали. Возьмите под свой контроль процесс диагностики сегодня и восстановите полную функциональность вашего автомобиля безопасно и эффективно.
О: Редко. Внешние кожухи водителя и пассажира обычно имеют один общий предохранитель в блоке предохранителей в салоне. Односторонний отказ обычно указывает непосредственно на неисправный двигатель исполнительного механизма или сгоревшие контакты переключателя сторон внутри органов управления главной дверью.
О: Не напрямую через логику модуля, но они часто имеют общий основной жгут проводов и основную точку заземления внутри панели двери водителя. Сильная коррозия от влаги или обрыв заземляющего провода в этой общей зоне могут привести к одновременному выходу из строя обеих систем.
О: Обычно они служат в течение всего срока службы автомобиля. Однако они очень подвержены преждевременному выходу из строя из-за проникновения влаги. Если оставить окна опущенными во время ливня или подвергнуть их сильному механическому износу, это значительно сократит срок их эксплуатации.
